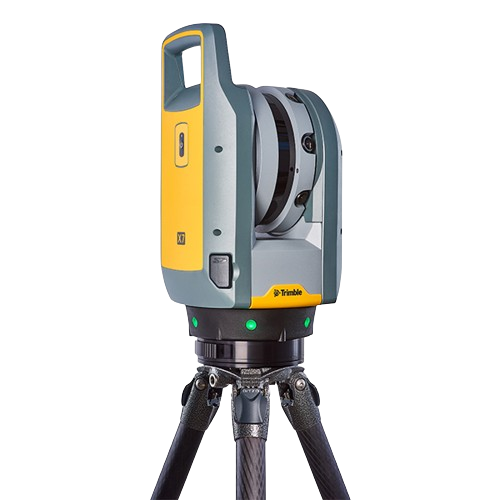

Rilievi Laser scanner Statici

A partire da 1100€

Caratteristiche rilievo :

Tempistica 8/10 – Accuratezza 10/10 – Superficie 9/10 – Costo 10/10

Tipologia: indoor e outdoor

Applicazioni: Rilievi di aree di piccole e medie dimensioni mediante l’acquisizione di milioni di punti tramite stazioni fisse con accuratezza elevata +/- 3-10 mm

Esempi:

• Rilievi di strutture in ambito civile e industriale sia interni che esterni dai piccoli appartamenti ai grandi complessi di edifici in tutte le loro parti e complessità
• Rilievi di infrastrutture come strade, viadotti, gallerie ecc…
• Rilievi di porzioni finite o in corso di costruzioni di strutture in cls o metalliche
• Rilievi di architettonici di dettaglio
• Rilievo di impianti industriali, capannoni, estese coperture.
• Rilievi di strutture sensibili come linee elettriche aeree
• Rilievo di coperture piane ed inclinate accessibili

Vantaggi:

• Rilievo ad alta precisione superfici orizzontali e verticali a 360° di medie dimensioni con tempi di acquisizione ridotti.

Svantaggi:

• Non è idoneo per rilevare superfici vetrate e specchi d’acqua.
• Difficolta di collegamento tra le stazioni in assenza di punti di riferimento.
• Costi degli strumenti elevati.

Tempistica: per 500mq di superficie orizzontale (es. villetta di a più piani di 250mq a piano)

• Sopralluogo e pianificazione stazioni (ed eventuali target) : 30min in loco
• Scansione degli ambienti : 2-3 ore in loco
• Pulizia e classificazione nuvola : 2-3 ore
• Produzione planimetrie, prospetti e sezioni : 3-5 ore

Tempo medio di restituzione : 2-3 gg

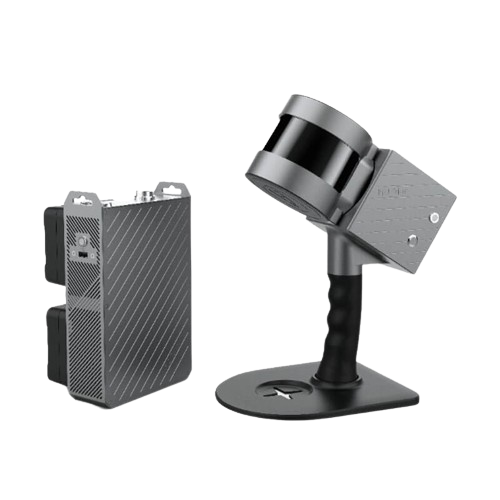

Rilievi Laser scanner Slam

A partire da 850€

Caratteristiche rilievo :

Tempistica 12/10 – Accuratezza 8/10 – Superficie 9/10 – Costo 8/10

Tipologia: indoor e outdoor

Applicazioni: Rilievi di aree di piccole, medie e grandi dimensioni mediante l’acquisizione di milioni di punti in movimento con tecnologia SLAM con accuratezza di +/- 3-5 cm

Esempi:

• Rilievo terreni di piccole e medie dimensioni, con scarsa o assente vegetazione erbosa
• Rilievo di coperture accessibili piane ed inclinate
• Rilievo di facciate / superfici verticali
• Rilievo di piccole porzioni di ambienti urbani
• Rilievo di infrastrutture quali strade, autostrade, viadotti…
• Rilievi per l’analisi geologica di superfici quali colline, letti di fiumi, canali ecc…
• Rilievi di siti archeologici a cielo aperto o interrati
• Rilievi architettonici di dettaglio
• Rilievo di impianti industriali, capannoni ed estese coperture
• Rilievo di ambienti ristretti quali gallerie, miniere, cave ecc…

Vantaggi:

• Rilievo in tempi rapidi di piccoli e medi ambienti indoor e outdoor grazie alla tecnologia SLAM, con accuratezze apprezzabili.

Svantaggi:

• Non è idoneo per rilevare superfici vetrate e specchi d’acqua.

Tempistica: per 1000mq di superficie orizzontale

• Sopralluogo e pianificazione (ed eventuali target) : 30min in loco
• Scansione degli ambienti : 1-2 ore in loco
• Pulizia e classificazione nuvola : 2-3 ore
• Produzione planimetrie, prospetti e sezioni : 3-5 ore

Tempo medio di restituzione : 2-3 gg

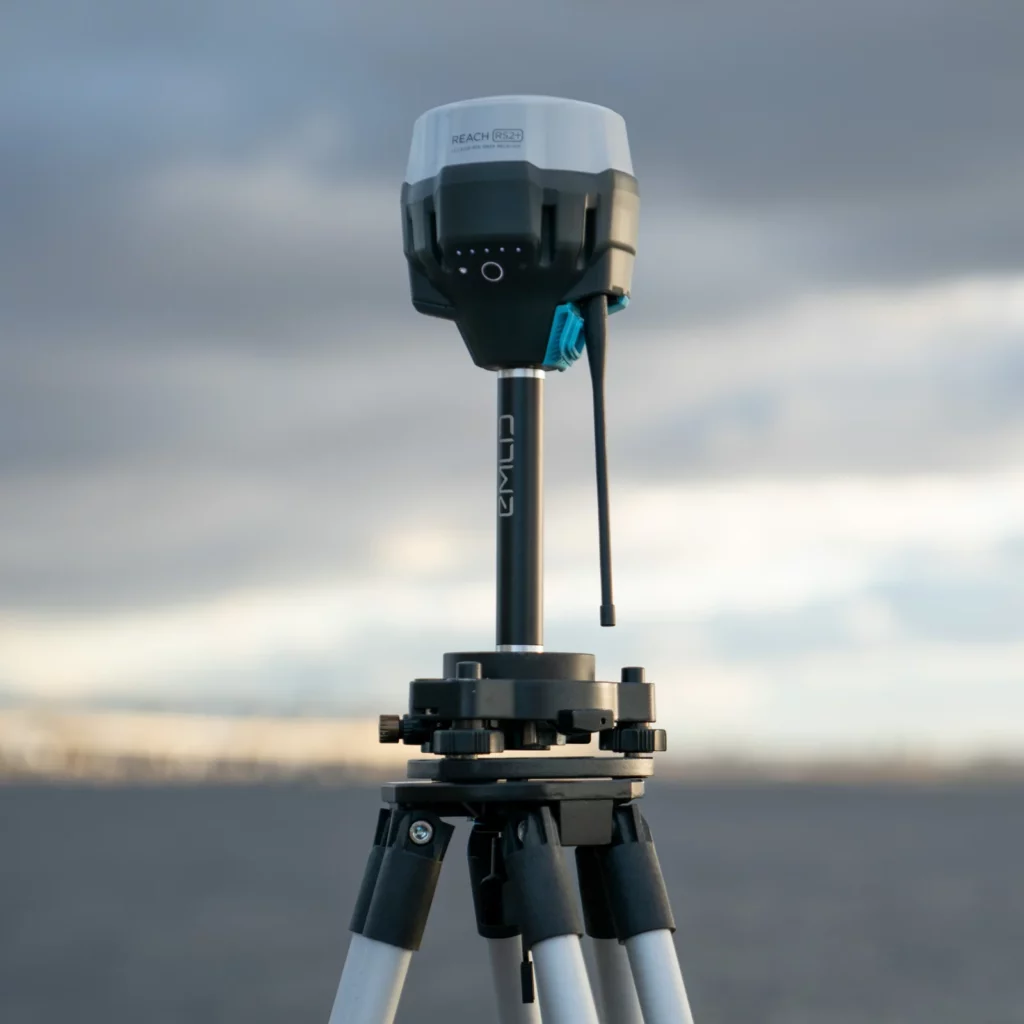

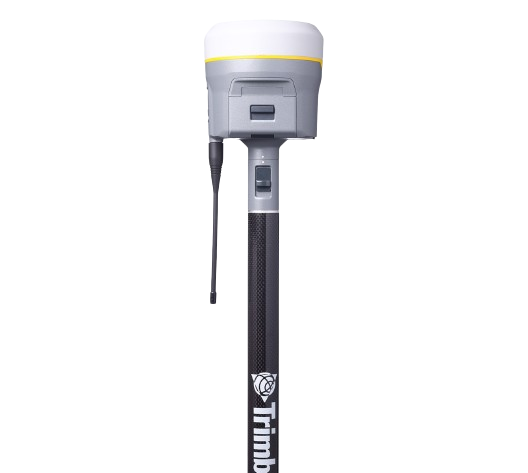

Rilievi e Tracciamenti GPS

A partire da 400€

Caratteristiche rilievo :

Tempistica 6/10 -Accuratezza 8/10 – Superficie 5/10 – Costo 6/10

Tipologia: outdoor

Applicazioni: Rilievo di piccole e medie aree extraurbane mediante acquisizione satellitare in VRS di singoli punti con accuratezza di 2-3 cm

Esempi:

• Rilievo di terreni di piccole e medie dimensioni, anche con manti erbosi densi, purché privi di vegetazione ad alto fusto che possa ostacolare i segnali satellitari
• Rilievo di coperture accessibili piane ed inclinate
• Rilievo di infrastrutture quali strade, autostrade, viadotti ecc…
• Rilievi di caposaldi per il calcolo delle coordinate assolute
• Tracciamento e rilievo di sottoservizi quali metanodotti, fibre, acquedotti ecc…
• Tracciamento e verifica di opere stradali o strutture prefabbricate in outdoor
• Tracciamento e verifica di pali su terreno, opere di sostegno, impiantistica ecc…
• Verifica quote terreni o superfici orizzontali (anche in pendenza)

Vantaggi:

• Rilievo di terreni anche in presenza di manti erbosi consistenti
• Rilievo su tratti estesi con mantenimento della stessa accuratezza

Svantaggi:

• Non è idoneo al rilievo in ambienti con presenza di edifici, vegetazione ad alto fusto o qualunque ostacolo che inibisca la ricezione dei segnali satellitari.
• Inattendibilità delle misurazioni in caso di interferenze radio e/o tempeste solari.

Tempistica: per 200 punti rilevati / tracciati

• Elaborazione dxf per tracciamento punti: 1 ora
• Calibrazione sito su 3 punti mediamente distanti 1-2km : 30min
• Rilevamento punti: 50-100 punti/ora in campo aperto in loco
• Tracciamento punti: 25-50 punti/ora in campo aperto in loco
• Report tracciamento :30 min
• Restituzione rilevamento: 1-2 ore

Tempo medio di esecuzione : 2-3 gg

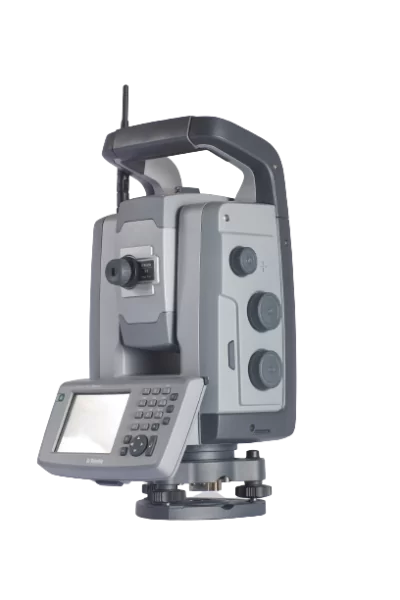

Rilievi e Tracciamenti Stazione totale

A partire da 500€

Caratteristiche rilievo :

Tempistica 5/10 – Accuratezza 12/10 – Superficie 4/10 – Costo 7/10

Tipologia: indoor e outdoor

Applicazioni: Rilievi di piccole e medie aree tramite acquisizione di singoli punti con accuratezze di 1/2 mm

Esempi:

• Rilievi di piccoli e medi terreni anche in presenza di manti erbosi e vegetazione ad alto fusto
• Rilievo di infrastrutture quali strade, autostrade, viadotti ecc…
• Rilievi in corso di costruzione di strutture in cls o metalliche ( tirafondi, dime, appoggi travi, ancoraggi ecc…)
• Rilievi integrati indoor e outdoor di complessi civili e/o industriali
• Rilievo di sottoservizi (metanodotti, fibre, acquedotti, scoli ecc…) in aree urbanizzate.
• Tracciamento e verifica di opere stradali e/o strutture prefabbricate
• Tracciamento e verifica di strutture in cls e/o strutture metalliche
• Verifica verticalità di strutture in elevazione e/o pendenze di superfici orizzontali
• Monitoraggi ad alta precisione di strutture complesse

Vantaggi:

• Consente rilievi di alta precisione per applicazioni specifiche quali monitoraggi.
• Rilievo in aree boschive con presenza di manti erbosi consistenti e/o vegetazione ad alto fusto.

Svantaggi:

• L’acquisizione e l’elaborazione dei dati richiedono un tempistica considerevole in relazione alla migliore accuratezza.

Tempistica: per 200 punti rilevati / tracciati

• Elaborazione dxf per tracciamento punti: 1 ora
• Calibrazione sito su 3 punti mediamente distanti 1-2km : 30min
• Sottorete di inquadramento: 2-3 ore
• Rilevamento punti: 30-60 punti/ora senza ostacoli: 3-4 ore in loco
• Restituzione rilevamento: 1-2 ore
• Tracciamento punti: 20-40 punti/ora senza ostacoli: 5-6 ore in loco
• Report tracciamento :30 min

Tempo medio di esecuzione : 2-3 gg

Reti, sottoreti e livellazioni di precisione

A partire da 750€

Caratteristiche rilievo :

Tempistica 5/10 – Accuratezza 12/10 – Superficie 1/10 – Costo 8/10

Tipologia: outdoor

Applicazioni: Calcolo coordinate ed elevazione caposaldi per supporto ai rilievi e tracciamenti integrando tecnologia gnss, stazione totale e livello elettronico con stadia invar

Esempi:

• Calcolo coordinate caposaldi principali e secondari (x,y,z) da supporto topografico sia in fase di rilievo che in fase di tracciamento

Vantaggi:

• Consente di determinare la posizione di punti di riferimento con estrema precisione anche su notevoli distanze

Svantaggi:

• Tempistica considerevole per il rilievo ed il calcolo delle coordinate dei punti.

Tempistica: per 2 punti in statico (GPS) e 10 punti poligonale (Stazione totale); circa 1 km

• Pianificazione posizione e materializzazione punti: 2 ore
• Misurazione punti in statico: 2 ore
• Misurazione punti poligonale : 8 ore
• Livellazione ad alta precisione : 5 ore
• Calcolo e compensazione dei punti : 4 ore

Tempo medio di esecuzione : 3-4 gg

Elaborazione e restituzione 2D/3D nuvole di punti

A partire da 300€

Applicazioni: Elaborazione fotogrammi, nuvole di punti e dati 2D/3D provenienti da rilievi aerofotogrammetrici, rilievi laser scanner e rilievi SLAM .

Esempi:

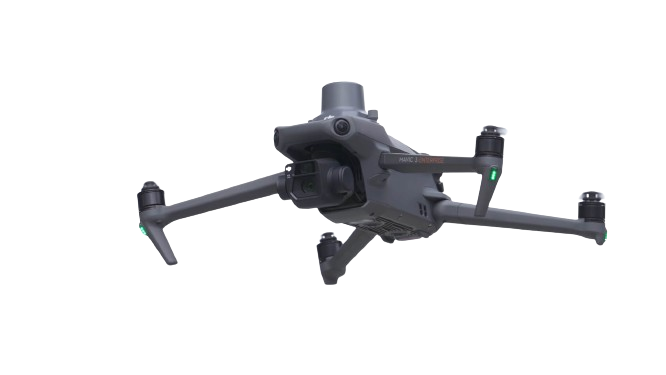

• Elaborazione SFM da fotogrammi acquisiti da drone.
• Ridisegno 2D di planimetrie generali, Sezioni verticali, piante, prospetti di edifici civili ed industriali da nuvola di punti.
• Modellazione 3D di fabbricati e complessi industriali in BIM.
• Verifica accuratezze delle nuvole, sovrapposizione e derive SLAM, pulizia nuvole e classificazione terreno, pareti verticali e vegetazione.
• Analisi di superfici orizzontali e verticali di strutture esistenti per il montaggio di carpenterie metalliche o strutture prefabbricate.
• Calcolo volumetrie edifici o movimenti terra.

Tempistica: variabile in base alla tipologia e alla superficie da restituire.

• Elaborazione SFM : 1gg / 500 fotogrammi
• Ridisegno 2D : 2-3h / 100 mq di superficie restituita
• Modello 3D : 6-8h / 100 mq di superficie calpestabile
• Verifiche, pulizie nuvole e classificazione : 5-8h x 1000 mq di nuvola
• Analisi superfici e calcolo volumetrie : 5-8h ore x 1000 mq di nuvola

Tempo medio di restituzione : 3-5 gg

Elaborazione e restituzione 2D/3D nuvole di punti

A partire da 300€

Applicazioni: Elaborazioni SFM, Analisi pulizia e classificazioni nuvole, Restituzioni 2D e modellazione 3D da nuvole di punti.

Esempi:

• Elaborazioni SFM da dataset acquisiti mediante volo aerofotogrammetrico.
• Elaborazioni, matching e verifica accuratezze nuvole di punti.
• Pulizia, classificazione, campionatura nuvole di punti.
• Restituzione 2D Cad, restituzione 2.5D cad con modello digitale di elevazione, punti quotati e curve di livello da nuvola di punti.
• Modellazione 3D da nuvola di punti.

Tempistica: Variabile.

• Elaborazione SFM : 1 gg / 500 fotogrammi
• Elaborazioni e verifiche : 4-6 ore x 1000 mq di area rilevata
• Pulizia, classificazione e campionatura : 6-8 ore x 1000 mq di area rilevata
• Restituzioni 2D, 2.5D e piani quotati : 3-4 ore x 250 mq di superficie restituita
• Modellazione 3D : 6-8 ore per 250 mq di superficie calpestabile

Tempo medio di restituzione : 3-5 gg
